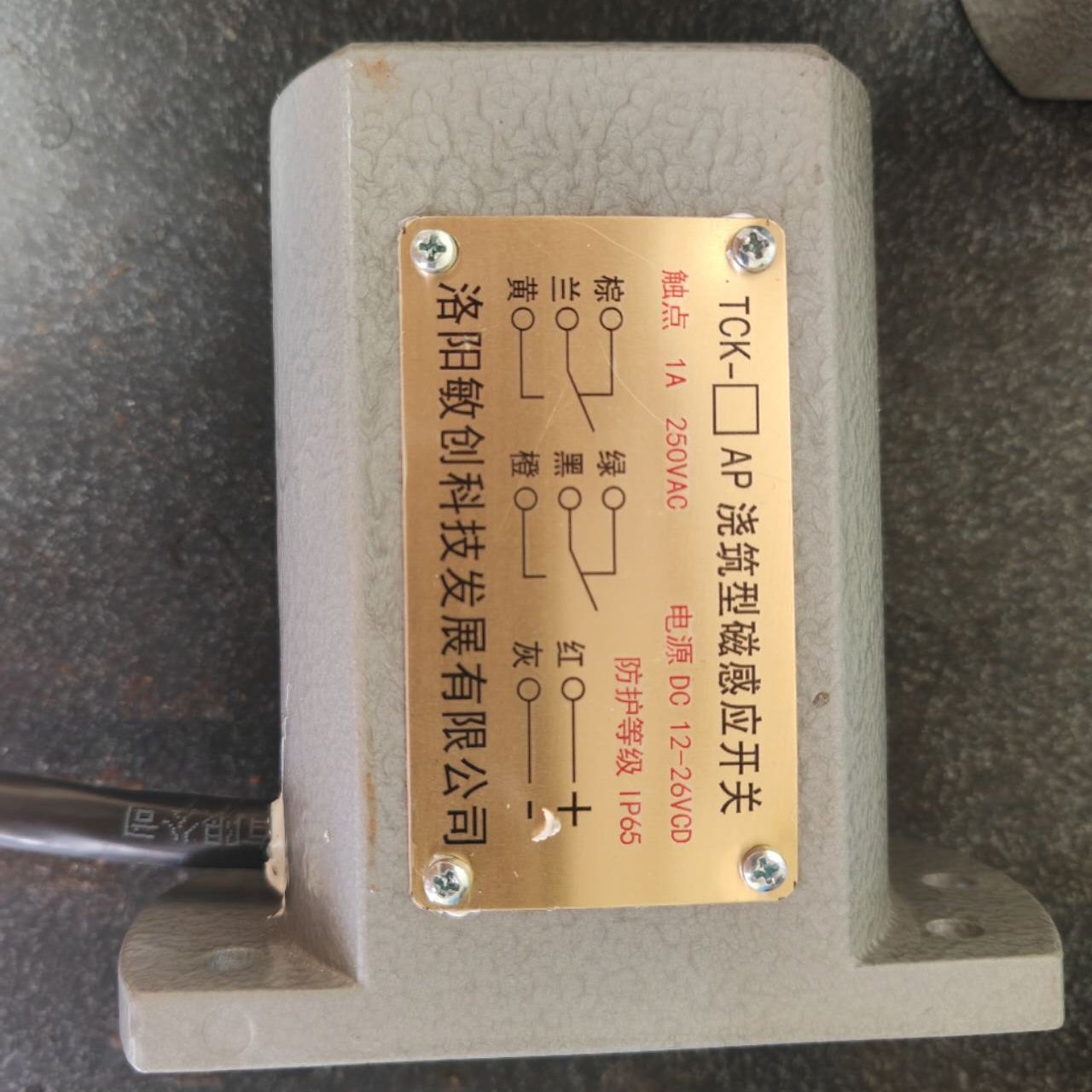

(实图产品)TCK-1T防爆型磁性开关（厂家直供）

TCK-1T防爆型磁性开关矿井提升机专用

TCK－1型和TCK－2型性开关，同洛阳矿山机械研究所研制，用于多绳和单绳提升机作磁性井筒开关，也适用于其他机械设备作磁性接近开关。

   TCK－1型磁性开关，又称单点磁性开关。当外界有磁场作用于传感器时，开关动作。

TCK－2型磁开关，又称二点磁性开关。它具有识别磁场运动方向的功能。当外界磁场N极先作用于传感器，尔后S极作用于传感器时，开关动作。反之，开关不动作。

这两种磁性开关框图如图1图2。它们使用了先进的弱磁传感器和微电子器件，具有高的磁灵敏度、高的分辨率和宽的反应频率。电路设计采用了高抗干扰技术。输出有交流固体开关（AC SSR）和电磁继电器（EMR）触点两种方式。输出开关容量大。系统设计采用了高可靠技术。每种功能都有设置了两套电路，并联连接。只要不是相同功能的两电路同时失效，开关可心正常工作。产品有通用型和防爆型两类，适用于各种矿井。

TCK磁性开关由于综合采用了一系列先进技术，所以取得了较高的技术指标和性能，能在矿井井筒中不用维修、安全可靠地工作。TCK磁性开关是保护提升机安全运行的一种新型井筒开关。

在矿井井筒中使用这两种开关有两种方法：钢丝绳磁场源法和永磁铁磁场源法。这两种用法都是直接测量提升容器位置，可以同时使用这两种方法，实行双重保护。本说明主要介绍这两种用法。
