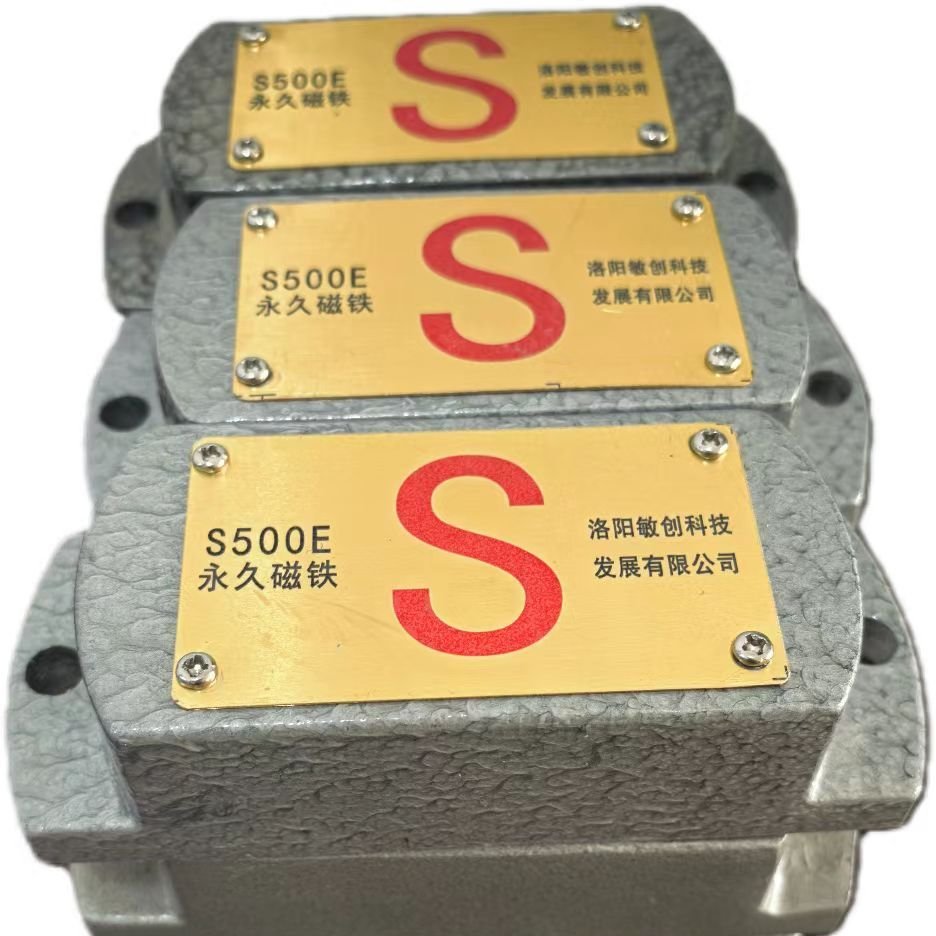

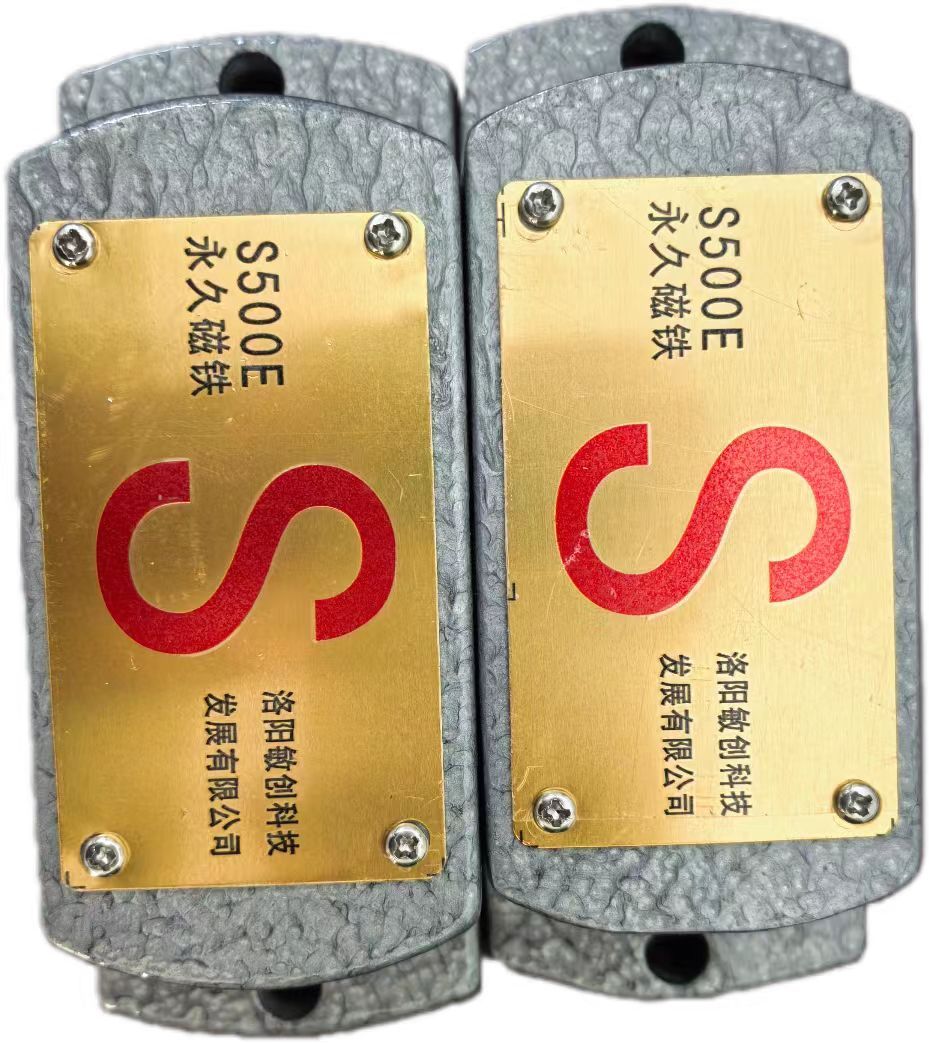

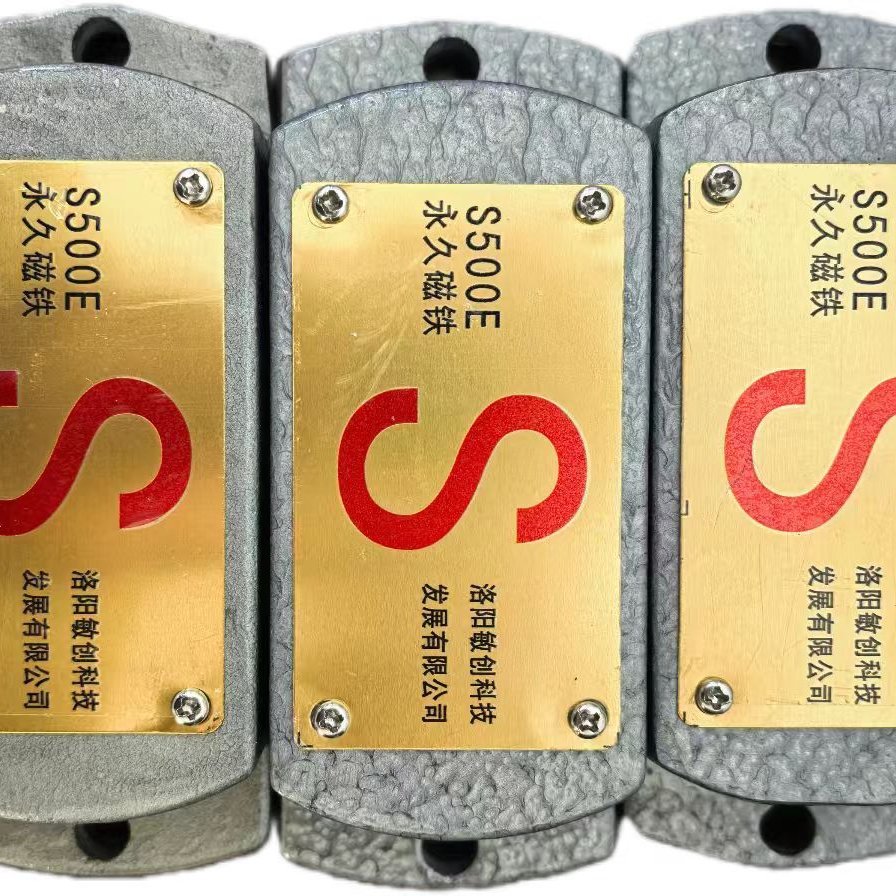

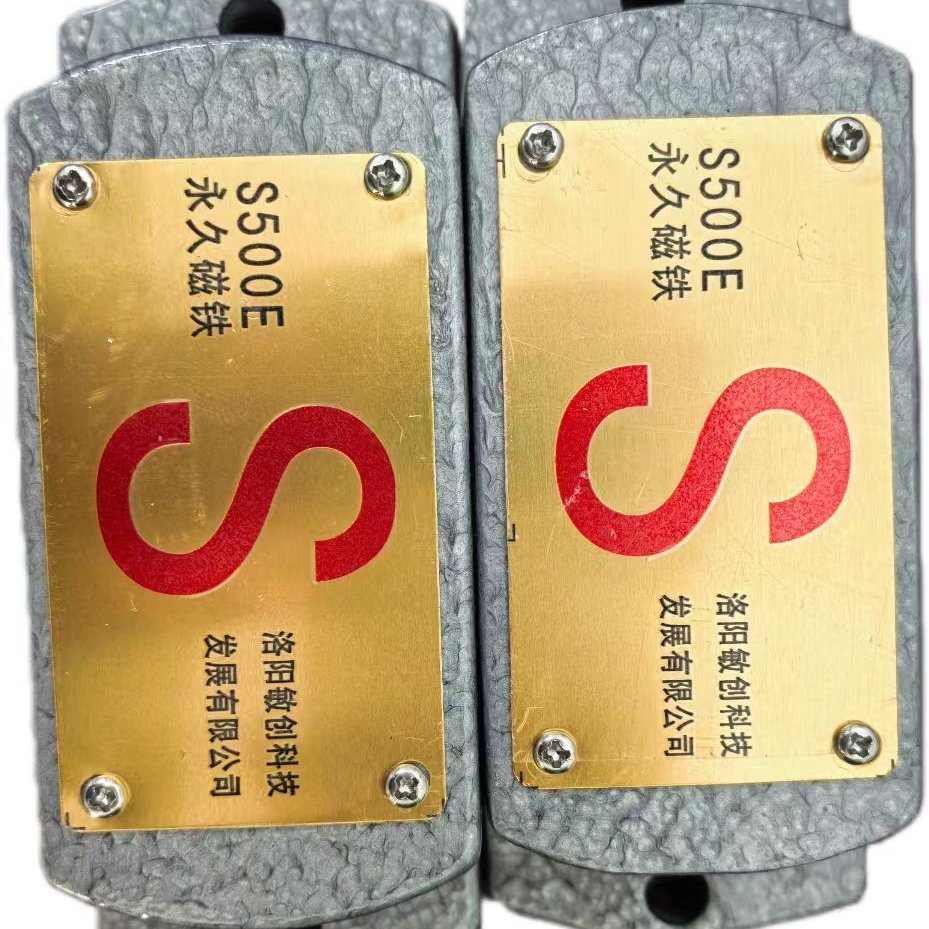

敏创定制矿用永久磁铁 信号开关配套使用 质保期10年S500E
详细信息
| 矫顽力:100 KA/m | | 剩磁:100 T | | 内禀矫顽力:100 KA/m | |
| 最大磁能积:100 KJ/m3 | | 材料牌号:4800GS | | 密度:100 g/cm3 | |
| 工作温度:100 ℃ | | 居里温度:100 ℃ | | 品牌:敏创 | |
| 型号:S500E | | | | | |
永久磁铁S500E使用说明及方法
这种用法配套使用钢丝绳充磁机和消磁机。先选择提升机钢丝绳摆动较小的地方,如滚筒、导向轮或天轮下方,把磁性开关安装在钢丝绳旁边,使开关端面传感器对着钢丝绳,开关端面距绳小于50mm。然后用钢丝绳充磁机在钢丝绳相应位置上定点充磁。在提升过程中,钢丝绳磁化段运行到达磁性开关位置时,开关动作,发出减速等位置信号。其应用原理类似磁带录放机,把位置信号录在钢丝绳上,运行中磁性开关检测录磁点,发出位置信号。
使用TCK-1型单点磁性开关,在一根钢丝绳一个位置点充磁。上下运行时,TCK-1都动作发信号,和刷子开关一样要用线路选择方向。上下共用二台TCK-1开关,分别装在二根钢丝绳旁。继电线路如图5,供参考。图中Z和F是正反向继电器触点,KZ和KF是正反向磁开关触点,JZ和JF是正反向信号继电器。
- TS型和TNS型专用永磁铁。它们外形尺寸一样,如图4所示。永磁铁嵌套在铸铝外壳内,磁感应强度350mT以上。TS型磁铁凸出面为S极,安装平面为N极。TNS型磁铁两个固定孔方向分别为N极和S极。这种用法是:把专用永磁铁固定在提升容器侧壁上,磁性开关安装在井筒罐道梁、井口或井架定点位置上,使开关端面传感器对着磁铁上下运行轨道空间。提升过程中,容器上的磁铁运行到达磁性开关位置时,开关动作,发出减速、停车等位置信号,如图7。
这种用法磁场源是永磁铁,作为动件,磁性开关作为静件,和机械式碰撞开关作用一样,但无机械接触,而是靠磁场作用。
永磁铁磁场法动作距离大,能达到500mm,定位精度高,位置重复误差小于5mm,而且与提升速度无关。这种作用法配套使用TS型和TNS型专用永磁铁,要求不同动作距离,请按下表配套选用相应的永磁铁。
永磁铁型号 |
动作距离 |
开关安装距离(mm) |
配磁性开关型号 |
TS250 |
250 |
≤170 |
TCK-1 |
TS500 |
500 |
≤350 |
TCK-1 |
TNX150 |
150 |
≤100 |
TCK-2 |
- 正常使用情况下,永磁铁寿命可达十年以上。
一般应用只要一块永磁铁,在一个定点位置安装一台磁开关,使用多个开关可以得到准确的多点位置信号,这种用法继电线路.能自动方向识别,仅发出上行位置信号,注意TNS永磁铁的NS极应沿运方向安装固定。
当在煤矿井口以下或其他要求防爆的现场安装使用TCK磁性开关,请选用TCK防爆型磁性开关。防爆型开关电缆与外部电缆连接时,必须采用隔爆接线盒。在井口以下安装使用TCK防爆型磁性开关时,开关上部应装防护板,避免重物砸掉开关。
