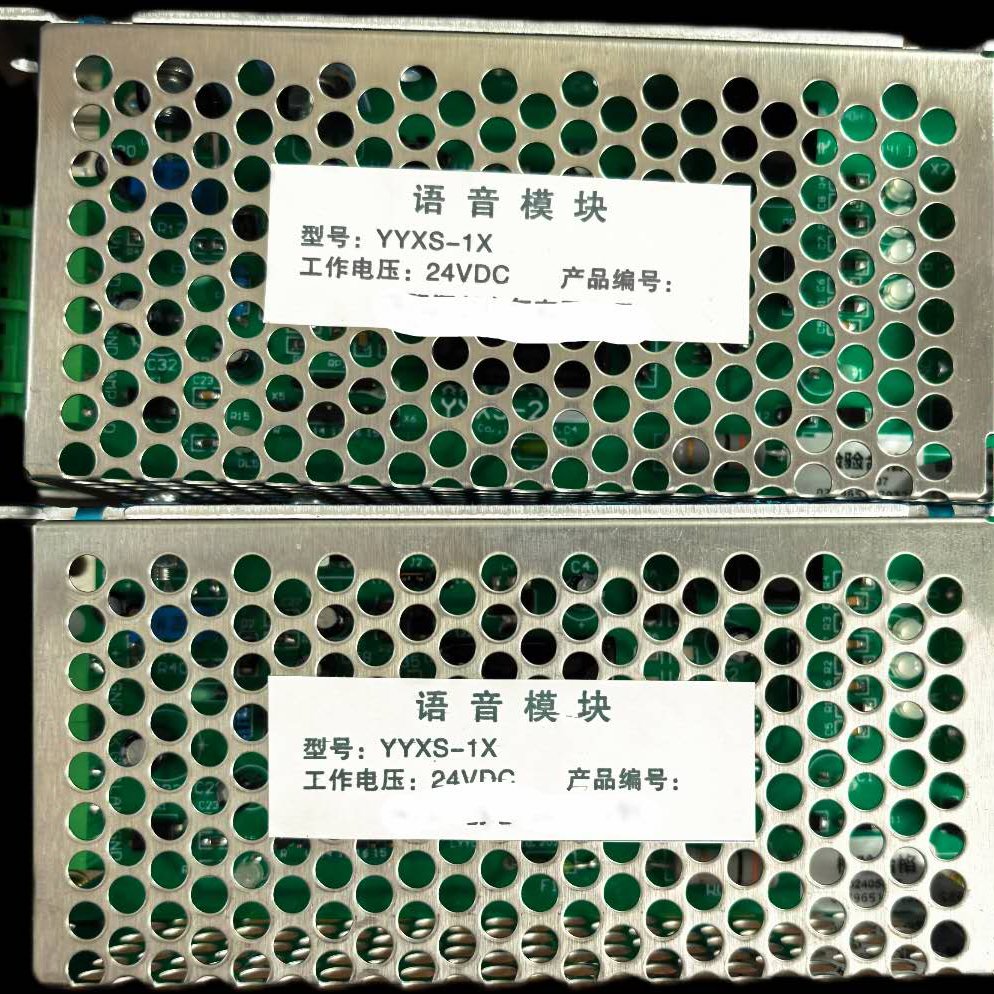

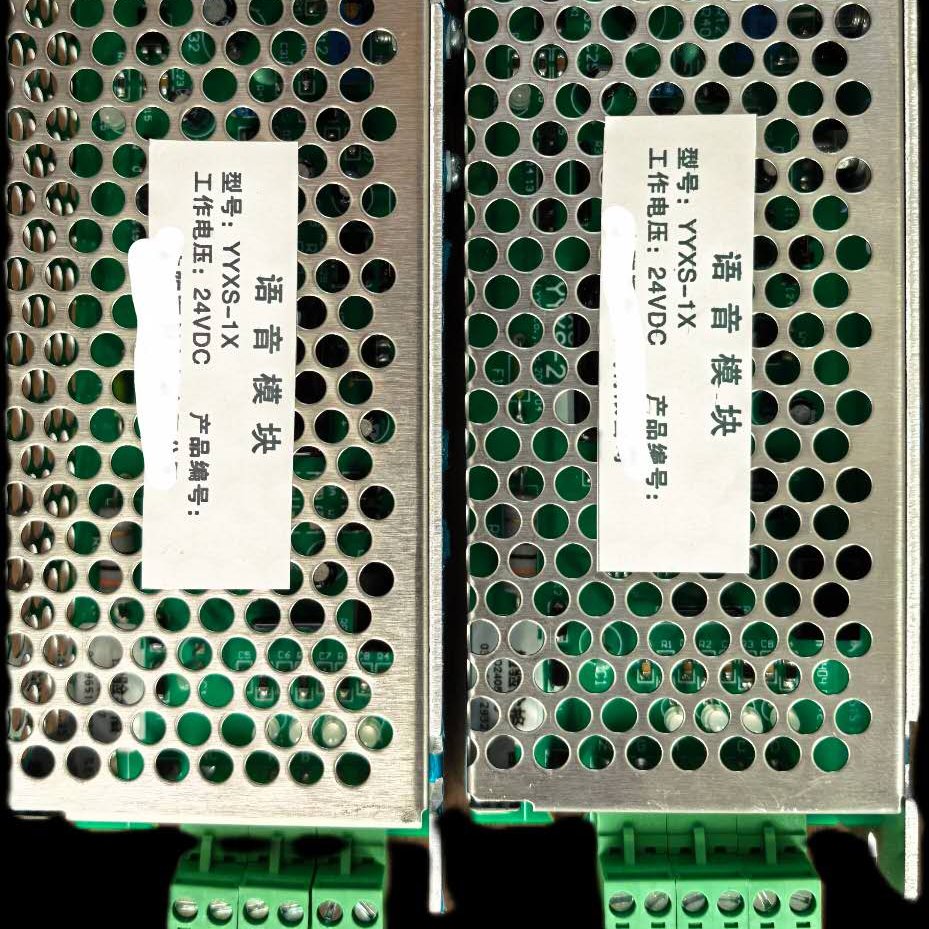

敏创语音模块 YYXS-1X 工作电压 24VDC 矿用 质保期1年

由语音模块、控制电路、喇叭、电源和外壳构造成的放音器，可以用来播报产品信息，安全提示性语句，门铃音乐或警报声音的工具，在信息传播上有很广泛的使用。
现丰市场上存在的语音提示器类型有: 人体红外感应语音提示器， 光感应的语音提示器， 超声波感应的语音提示，还有 上电不停重复播放的语音提示器等等.

ISD4003有数字电源和模拟电源,控制芯片说明书的要求，两个电源在做电路板的时候*好分开走线，而数字地和模拟地则尽量在焊盘上直接连接后用低阻通路连接到电源的地线。而音频输入端采用单端输入方式，其同相输入端通过一个电容接地，反相输入端通过一个电容接到前置放大器的输出，可以滤去前置放大器输出的直流信号。ISD4003的音频输出端通过一个4.7uF的电容接到后级的功率放大电路。

因为ISD4003的输出*大可以驱动5K的负载，所以要设计一个功率放大电路来缓冲。可以使用简单的三极管放大电路也可以采用专用的功率放大芯片来构成。采用三极管构成的功率放大电路有成本低的优点，但是它的工作稳定性比较差,而且电路不简洁。而采用专用的功率放大芯片(如LM386)构成的放大电路有电路简洁、工作稳定等优点，而且价格也不会太高，所以本设计采用LM386来构成ISD4003输出信号的功率放大电路。本设计采用的是LM386内建增益20倍，即它的pinl和pin8之间不接电容.本设计中采用单端输入的连接方式来输入录音信号,通过图1.2可以知道前置放大电路是一个电压并联负反馈单管放大电路。其中R1是一个分压电阻，把5V的电源电压降到4V左右作为放大器的电源电压。C4为放大器电源去耦电容，可以防止电源电压波动对放大器性能的影响。R2是驻极体话筒的偏置电阻，为话筒提供合适的工作电流。R4是负载电阻兼作基极的偏置电阻，因为放大器的电源经R4和R3为基极提供一个偏置电流，使三极管有一个合适的静态工作点。而且R3也把输出电压的一部分反馈到输入回路，以稳定Q1的静态工作点。通过实际实验，该电路的输出信号满足
ISD4003的输入电压要求。
