TCK-1T防爆磁开关85-265V（中信直供）铜壳体

TCK-1T防爆型磁性开关85-265V  洛阳中信直供产品


详细使用说明及方法
一、原理



TCK－1型和TCK－2型性开关，同洛阳矿山机械研究所研制，用于多绳和单绳提升机作磁性井筒开关，也适用于其他机械设备作磁性接近开关。

   TCK－1型磁性开关，又称单点磁性开关。当外界有磁场作用于传感器时，开关动作。

TCK－2型磁开关，又称二点磁性开关。它具有识别磁场运动方向的功能。当外界磁场N极先作用于传感器，尔后S极作用于传感器时，开关动作。反之，开关不动作。

这两种磁性开关框图如图1图2。它们使用了先进的弱磁传感器和微电子器件，具有高的磁灵敏度、高的分辨率和宽的反应频率。电路设计采用了高抗干扰技术。输出有交流固体开关（AC SSR）和电磁继电器（EMR）触点两种方式。输出开关容量大。系统设计采用了高可靠技术。每种功能都有设置了两套电路，并联连接。只要不是相同功能的两电路同时失效，开关可心正常工作。产品有通用型和防爆型两类，适用于各种矿井。

TCK磁性开关由于综合采用了一系列先进技术，所以取得了较高的技术指标和性能，能在矿井井筒中不用维修、安全可靠地工作。TCK磁性开关是保护提升机安全运行的一种新型井筒开关。

二 产品结构和型号规格

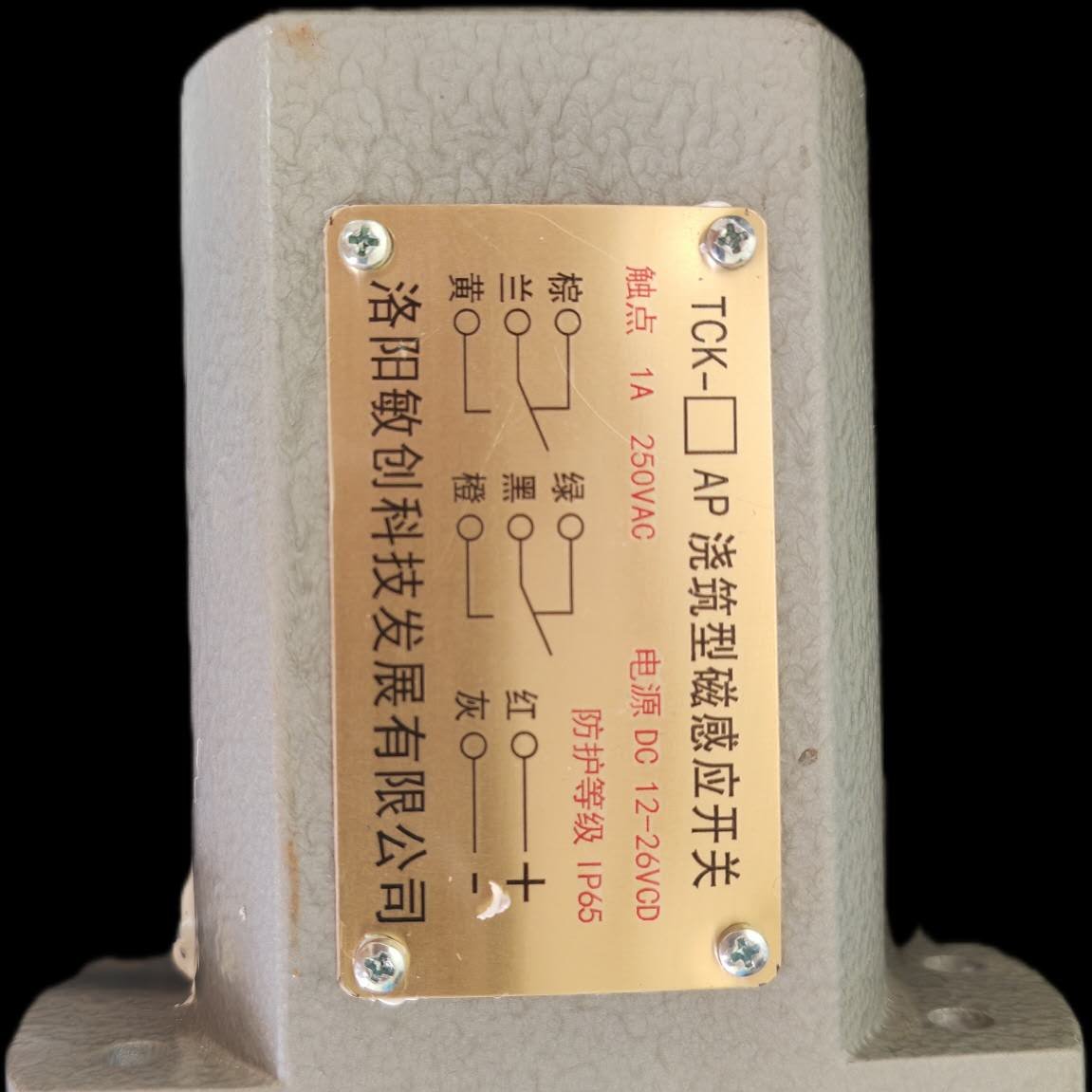

TCK－1型和TCK－2型磁性开关结构如图3。它们结构一样：传感器装在开关端面，全部电路由环氧树脂固化在开关壳内，引出一根十芯电缆。开关壳一侧面为铭牌，另一侧面装有两个发光二极管显示开关状况，开关动作时亮。通用型为铝外壳，防爆型为铜外壳。固体开关输出型用六芯线空四芯。电磁继电器触点输出型用八芯线空二芯。

三    钢丝绳磁场源使用方法



这种用法配套使用钢丝绳充磁机和消磁机。先选择提升机钢丝绳摆动较小的地方，如滚筒、导向轮或天轮下方，把磁性开关安装在钢丝绳旁边，使开关端面传感器对着钢丝绳，开关端面距绳小于50mm。然后用钢丝绳充磁机在钢丝绳相应位置上定点充磁。在提升过程中，钢丝绳磁化段运行到达磁性开关位置时，开关动作，发出减速等位置信号。其应用原理类似磁带录放机，把位置信号录在钢丝绳上，运行中磁性开关检测录磁点，发出位置信号。

使用TCK－1型单点磁性开关，在一根钢丝绳一个位置点充磁。上下运行时，TCK－1都动作发信号，和刷子开关一样要用线路选择方向。上下共用二台TCK－1开关，分别装在二根钢丝绳旁。继电线路如图5，供参考。图中Z和F是正反向继电器触点，KZ和KF是正反向磁开关触点，JZ和JF是正反向信号继电器。

四.   永磁铁磁场源使用方法



  这种用法是:把专用永磁铁固定在提升容器侧壁上,磁性开关安装在井筒罐道梁、井口或井架定点位置上，使开关端面传感器对着磁铁上下运行轨道空间。提升过程中，容器上的磁铁运行到达磁性开关位置时，开关动作，发出减速、停车等位置信号，如图7。

这种用法磁场源是永磁铁，作为动件，磁性开关作为静件,和机械式碰撞开关作用一样,但无机械接触,而是靠磁场作用。

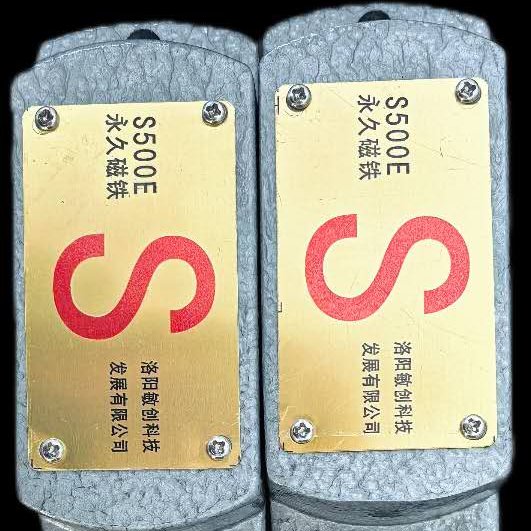

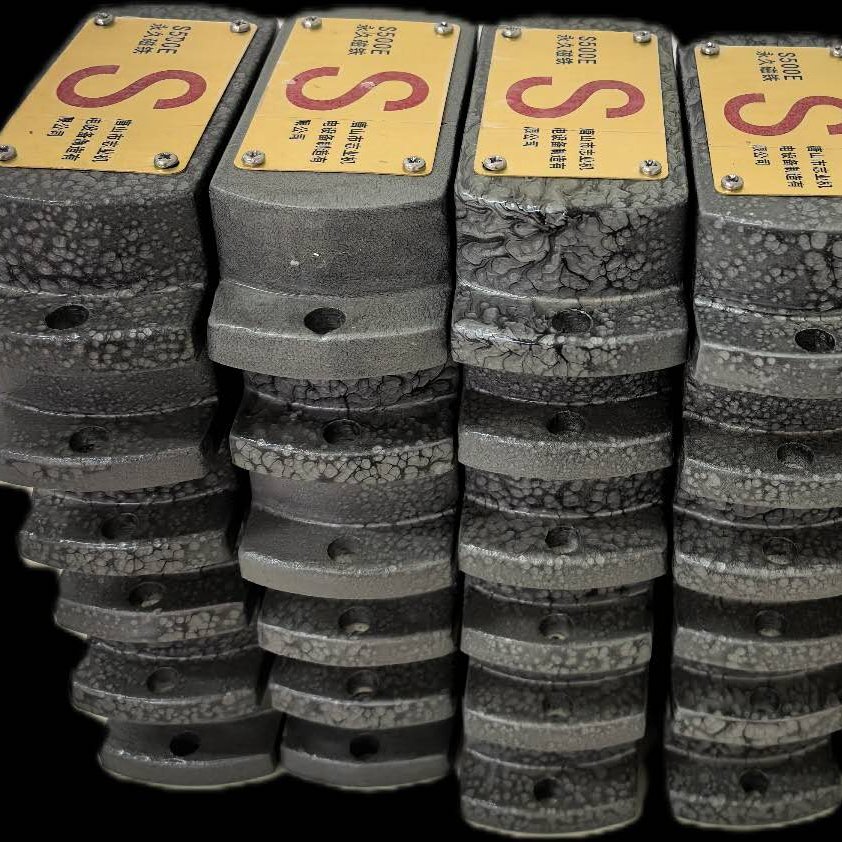

永磁铁磁场法动作距离大，能达到500mm，定位精度高，位置重复误差小于5mm，而且与提升速度无关。这种作用法配套使用TS型和TNS型专用永磁铁，要求不同动作距离，请按下表配套选用相应的永磁铁。

五   使用注意事项



（1）TCK－1型和TCK－2型磁铁开关采用弱磁传感器作检测元件，要求安装空间无附加磁场。距开关端面传感器300mm内不允许有其他铁磁材料，以免影响和干扰传感器检测。*好使用非铁磁材料做固定支架。

（2）本说明中，为了简便，固体开关（AC  SSR）输出触点符号与电磁继电器触点符号画法一样。固体开关触点不能用欧姆表测量其通断，固体开关输出触点不可与另一固体开关互相串联使用。
