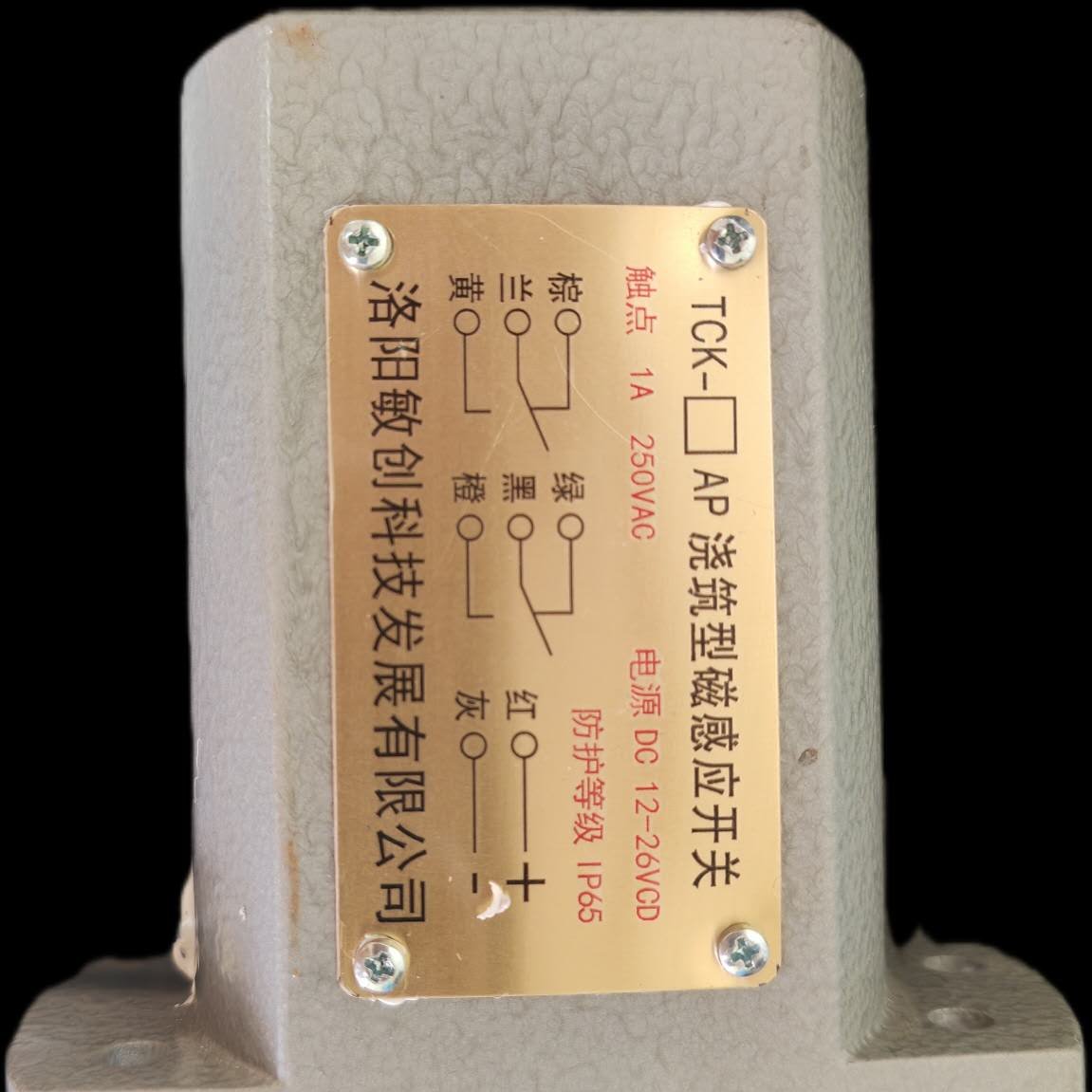

TCK-1T防爆型磁性开关说明及 方法
型号分类：TCK-1T防爆型磁性开关、TCK井筒磁开关、TCK-1T防爆型井筒磁开关、TCK-1P通用型磁性开关、TCK-1P通用型磁感应开关、TCK-2P、TCK-2T、TCK-3P、TCK-3T、TCK-4T、TCK-4P接近磁开关。
第二：原理
TCK－1型和TCK－2型性开关，同洛阳矿山机械研究所研制，用于多绳和单绳提升机作磁性井筒开关，也适用于其他机械设备作磁性接近开关。
TCK－1型磁性开关，又称单点磁性开关。当外界有磁场作用于传感器时，开关动作。
TCK－2型磁开关，又称二点磁性开关。它具有识别磁场运动方向的功能。当外界磁场N极先作用于传感器，尔后S极作用于传感器时，开关动作。反之，开关不动作。
这两种磁性开关框图如图1图2。它们使用了先进的弱磁传感器和微电子器件，具有高的磁灵敏度、高的分辨率和宽的反应频率。电路设计采用了高抗干扰技术。输出有交流固体开关（AC SSR）和电磁继电器（EMR）触点两种方式。输出开关容量大。系统设计采用了高可靠技术。每种功能都有设置了两套电路，并联连接。只要不是相同功能的两电路同时失效，开关可心正常工作。产品有通用型和防爆型两类，适用于各种矿井。
TCK磁性开关由于综合采用了一系列先进技术，所以取得了较高的技术指标和性能，能在矿井井筒中不用维修、安全可靠地工作。TCK磁性开关是保护提升机安全运行的一种新型井筒开关。
在矿井井筒中使用这两种开关有两种方法：钢丝绳磁场源法和永磁铁磁场源法。这两种用法都是直接测量提升容器位置，可以同时使用这两种方法，实行双重保护。本说明主要介绍这两种用法。
第三：永磁铁磁场源使用方法
这种用法是:把专用永磁铁固定在提升容器侧壁上,磁性开关安装在井筒罐道梁、井口或井架定点位置上，使开关端面传感器对着磁铁上下运行轨道空间。提升过程中，容器上的磁铁运行到达磁性开关位置时，开关动作，发出减速、停车等位置信号，如图7。
这种用法磁场源是永磁铁，作为动件，磁性开关作为静件,和机械式碰撞开关作用一样,但无机械接触,而是靠磁场作用。
永磁铁磁场法动作距离大，能达到500mm，定位精度高，位置重复误差小于5mm，而且与提升速度无关。这种作用法配套使用TS型和TNS型专用永磁铁，要求不同动作距离，请按下表配套选用相应的永磁铁。
正常使用情况下，永磁铁寿命可达十年以上。
一般应用只要一块永磁铁，在一个定点位置安装一台磁开关，使用多个开关可以得到准确的多点位置信号，如图7所示。这种用法继电线路请参考图5图能自动方向识别，仅发出上行位置信号，注意TNS永磁铁的NS极应沿运方向安装固定。
当在煤矿井口以下或其他要求防爆的现场安装使用TCK磁性开关，请选用TCK防爆型磁性开关。防爆型开关电缆与外部电缆连接时，必须采用隔爆接线盒。在井口以下安装使用TCK防爆型磁性开关时，开关上部应装防护板，避免重物砸掉开关。
第四 ：使用注意事项
（1）TCK－1型和TCK－2型磁铁开关采用弱磁传感器作检测元件，要求安装空间无附加磁场。距开关端面传感器300mm内不允许有其他铁磁材料，以免影响和干扰传感器检测。*好使用非铁磁材料做固定支架。
（2）本说明中，为了简便，固体开关（AC SSR）输出触点符号与电磁继电器触点符号画法一样。固体开关触点不能用欧姆表测量其通断，
固体开关输出触点不可与另一固体开关互相串联使用。
- 选用负载继电器时，请计算继电器电流电压，不得超过输出开关容量。负载短路将造成输出固体开关或电磁继电器触点永久损坏，应特别注意避免。
- 用中有关钢丝绳充磁消磁的说明，请参阅TCK系列磁性开关产品使用说明（2）。
- 在其他机械设备上使用这两种磁性开关时，可仿效永磁铁磁场源法：用永磁铁或电磁铁作磁场源，当磁性开关端面传感器在磁场源等灵敏度面以内时，开关动作。
